Bomba estacionaria de pistón axial HD - a2fo
MOQ: 100 PCS
Notas: Si tiene alguna pregunta, por favor póngase en contacto con nosotros.
- 1. Dimensiones 5 - 500, Serie 6, presión nominal 400 bar, presión máxima 450 Bar
- Bomba estacionaria, conjunto rotatorio de pistón cónico axial con diseño de eje de flexión para accionamiento hidrostático en circuito abierto.
- Para aplicaciones móviles y fijas, el flujo es proporcional a la velocidad de conducción y al desplazamiento.
- Los rodamientos del eje de accionamiento están diseñados para satisfacer los requisitos de vida útil de los rodamientos que se encuentran comúnmente en estas áreas.
- 5. Alta densidad de potencia, pequeño tamaño, alta eficiencia total, diseño económico, pistón cónico integral, sello de anillo de pistón
- HD - a2fo
Beijing huade Hydraulic Industry Group Co., Ltd.
Desde:
1979
Descripción del producto
Código de pedido de la bomba de pistón axial HD - a2fo
Datos técnicos de la bomba de émbolo axial fija HD - a2fo
Sello del eje... Carga de presión admisible
La vida útil del sello del eje P se ve afectada por la velocidad del pistón axial y la presión de descarga de la carcasa (presión de la carcasa).
P La diferencia media de presión entre la carcasa y la presión ambiente no debe exceder de 2 Bar a temperatura normal de funcionamiento.
P ver gráfico para una mayor diferencia de presión a medida que se desacelera.
Se permite un pico instantáneo de presión de hasta 10 Bar (T < 0,1 s). Con el aumento de la frecuencia máxima de presión, la vida útil del sello del eje se acorta.
P la presión de la carcasa debe ser igual o superior a la presión ambiente.
N características estáticas
P tamaños 10 a 200
Rango de temperatura
El sello del eje FKM se puede utilizar para la temperatura de drenaje de la Caja de - 25°C a + 115°c
Para aplicaciones por debajo de - 25°C, se requiere un sello de eje nbr (rango de temperatura permitido: - 40°C a + 90°c). Los sellos del eje nbr se especifican en el momento del pedido. Por favor, contáctenos.
Dirección del flujo
Dirección de rotación, vista desde el eje de accionamiento
| Dirección del flujo
|
En el sentido de las agujas del reloj (r)
| S → B |
Antihorario (l)
| S → A.
|
Rodamientos de larga vida
Tamaño 250 ~ 500
Larga vida útil, se puede utilizar con aceite hidráulico HF. Las dimensiones externas son las mismas que las del motor con rodamientos estándar. La conversión posterior a rodamientos de larga vida es posible.
Se recomienda lavar el rodamiento y la carcasa a través del puerto u.
Flujo de descarga... Recomendación
Tamaño | 250 | 355 | 500 |
Lavado QV (L / min) | 10. | 16. | 16. |
Puerto | Puerto | Diagrama esquemático |
Categorías A y B S T U (tamaño 250 ~ 500) | Puerto de trabajo Puerto de succión Puerto de descarga Puerto de descarga |
Rango de presión de trabajo
El rango de presión de trabajo es efectivo cuando se utiliza aceite hidráulico basado en aceite mineral
Nota: para otros valores de aceite hidráulico, por favor contáctenos
Tasa máxima de cambio de presión ra
Puerto
Puerto | Puerto | Criterio 6) | Talla 3) | P Max [Bar] 5) | Estado 8) |
B a) | Puerto de trabajo | DIN 3852 | M18 x 1,5 Deep 12 | 350 | O |
S | Puerto de succión | DIN 3852 | M22 x 1,5 Deep 14 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 | M10 x 1 Deep 8 | 3. | X / o 7) |
Notas
Al collar 5) dependiendo de la aplicación, puede haber un pico de presión instantáneo.
Al seleccionar el dispositivo de medición y los accesorios, recuerde el agujero central de acuerdo con la Norma DIN 332 (hilo de rosca de acuerdo con la Norma DIN 13).
Para el par máximo de apriete, deben observarse las instrucciones generales.
Hilo a Din 3852, par máximo de apriete 30 nm
Dependiendo de la aplicación, puede haber un pico instantáneo de presión.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Ciudad portuaria
Puerto | Puerto | Criterio 4) | Dimensión 2) | P Max [ba] 3) | Estado 7) |
B a) | Puerto de trabajo | DIN 3852 | M22 x 1,5 Deep 14 | 350 | O |
S | Puerto de succión | DIN 3852 | M33 x 2 Deep 18 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 | M12 x 1,5 Deep 12 | 3. | X / o 6) |
R | Equipaje aéreo | DIN 3852 | M8 x 1 Deep 8 | 3. | X, |
Notas
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico de presión instantáneo.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Dimensión 2) | P Max [ba] 3) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 / 2 " M8 x 1,25 Deep 15 | 450 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 3 / 4 " M10 x 1,5 Deep 17 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M16 x 1,5 Deep 12 | 3. | O / x 6) |
R | Equipaje aéreo | DIN 3852 4) | M10 x 1 Deep 12 | 3. | X, |
Notas
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico de presión instantáneo. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)

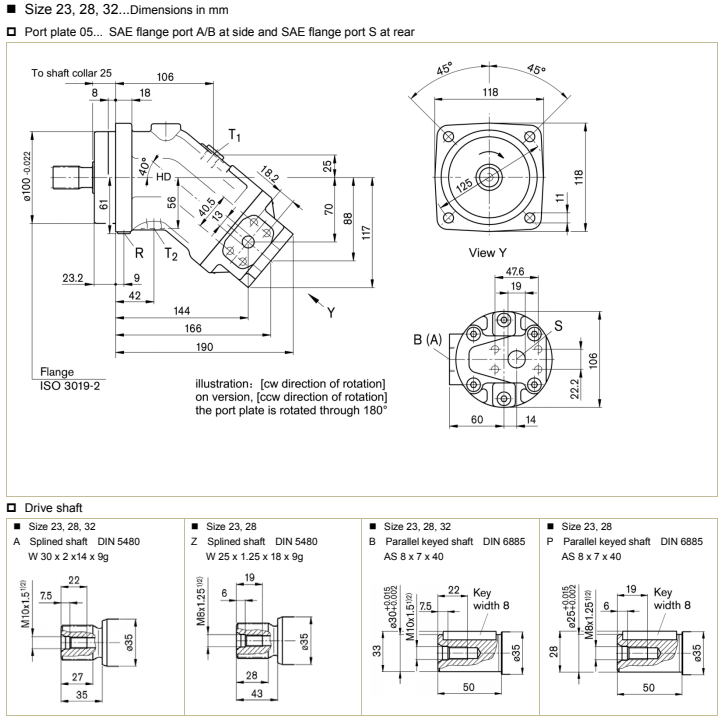

Puerto | Puerto | Normas | Dimensión 2) | P Max [ba] 3) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 3 / 4 " M10 x 1,5 Deep 17 | 450 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 1 " M10 x 1,5 Deep 17 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M18 x 1,5 Deep 12 | 3. | O / x 6) |
R | Equipaje aéreo | DIN 3852 4) | M12 x 1,5 Deep 12 | 3. | X, |
Notas
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico de presión instantáneo. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Dimensión 2) | P Max [ba] 3) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 3 / 4 " M10 x 1,5 Deep 17 | 450 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 1 " M10 x 1,5 Deep 17 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M18 x 1,5 Deep 12 | 3. | O / x 6) |
R | Equipaje aéreo | DIN 3852 4) | M12 x 1,5 Deep 12 | 3. | X, |
Notas
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico de presión instantáneo. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Dimensión 2) | P Max [ba] 3) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 3 / 4 " M10 x 1,5 Deep 17 | 450 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 1 " M10 x 1,5 Deep 17 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M18 x 1,5 Deep 12 | 3. | O / x 6) |
R | Equipaje aéreo | DIN 3852 4) | M12 x 1,5 Deep 12 | 3. | X, |
Notas
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico de presión instantáneo. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Dimensión 2) | P Max [ba] 3) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 " M12 x 1,5 Deep 17 | 450 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 4 " M10 x 1,5 Deep 17 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M18 x 1,5 Deep 12 | 3. | O / x 6) |
R | Equipaje aéreo | DIN 3852 4) | M12 x 1,5 Deep 12 | 3. | X, |
Notas
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico de presión instantáneo. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Dimensión 2) | P Max [ba] 3) | Estado 7) |
B a) Dimensión 107 | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 " M12 x 1,75 Deep 17 | 450 | O |
B a) Talla 125 | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 450 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 2 " M12 x 1,75 Deep 20 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M18 x 1,5 Deep 12 | 3. | O / x 6) |
R | Equipaje aéreo | DIN 3852 4) | M14 x 1,5 Deep 12 | 3. | X, |
Notas
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico de presión instantáneo. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Dimensión 2) | P Max [ba] 3) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 450 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 2 " M12 x 1,75 Deep 20 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M22 x 1,5 Deep 14 | 3. | O / x 6) |
R | Equipaje aéreo | DIN 3852 4) | M14 x 1,5 Deep 12 | 3. | X, |
Notas
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico de presión instantáneo. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 1) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 450 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 3 - 1 / 2 " M16 x 2 Deep 24 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M22 x 1,5 Deep 14 | 3. | O / x 6) |
R | Equipaje aéreo | DIN 3852 4) | M14 x 1,5 Deep 12 | 3. | X, |
Notas
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 1) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 400 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 2 - 1 / 2 " M12 x 1,75 Deep 17 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M22 x 1,5 Deep 14 | 3. | X / o 6) |
U | Equipaje aéreo | DIN 3852 4) | M14 x 1,5 Deep 12 | 3. | X, |
Notas
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 1) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 2 " M16 x 2 Deep 21 | 400 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 2 - 1 / 2 " M12 x 1,75 Deep 17 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M33 x 2 Deep 18 | 3. | O / x 6) |
U | Puerto de lavado de cojinetes | DIN 3852 4) | M14 x 1,5 Deep 12 | 3. | X, |
Master, MB | Medición de la presión de trabajo | DIN 3852 4) | M14 x 1,5 Deep 12 | 400 | X, |
M s | Medición de la presión de succión | DIN 3852 4) | M14 x 1,5 Deep 12 | 30. | X, |
Notas
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 1) | Estado 7) |
B a) | Puerto de trabajo Hilo de sujeción | SAE j518 5) Din13 | 1 - 1 / 2 " M16 x 2 Deep 21 | 400 | O |
S | Puerto de succión Hilo de sujeción | SAE j518 5) Din13 | 3 " M16 x 2 Deep 24 | 30. | O |
T 1, t 2 | Puerto de descarga | DIN 3852 4) | M33 x 2 Deep 18 | 3. | O / x 6) |
U | Puerto de lavado de cojinetes | DIN 3852 4) | M18 x 1,5 Deep 12 | 3. | X, |
Maestría | Medición de la presión de trabajo | DIN 3852 4) | M14 x 1,5 Deep 12 | 400 | X, |
M s | Medición de la presión de succión | DIN 3852 4) | M14 x 1,5 Deep 12 | 30. | X, |
Notas
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Instrucciones de instalación de la bomba de pistón axial HD - a2fo
Información técnica
Aceite hidráulico
Antes de comenzar la planificación del proyecto, consulte nuestra hoja de datos sobre aceites minerales y aceites hidráulicos aceptables para el medio ambiente para más detalles sobre la selección y las condiciones de aplicación de los aceites hidráulicos.
Las restricciones relativas a los datos técnicos y los sellos deben respetarse cuando se utilice aceite hidráulico aceptable para el medio ambiente.
Por favor, contáctenos. Al hacer el pedido, especifique el aceite hidráulico que desea utilizar.
Consideraciones sobre la selección del aceite hidráulico
Para seleccionar el aceite hidráulico correcto, es necesario conocer la relación entre la temperatura de funcionamiento (circuito abierto) y la temperatura ambiente en el depósito.
El aceite hidráulico debe seleccionarse de manera que la viscosidad esté en el rango óptimo (nopt) dentro del rango de temperatura de funcionamiento, como se muestra en la sección sombreada del diagrama de selección. Recomendamos un mayor grado de viscosidad en cada caso.
Ejemplo: cuando la temperatura ambiente es de x℃, la temperatura de funcionamiento es de 60℃. En el rango óptimo de viscosidad de Trabajo (vopt; zona sombreada), esto corresponde al grado de viscosidad VG 46 RESP. VG 68; Debe seleccionarse el VG 68.
Importante
La temperatura de descarga del tanque está influenciada por la presión y la velocidad de entrada, y siempre es mayor que la temperatura del depósito.
Sin embargo, la temperatura en cualquier punto del componente no debe exceder de 90℃. Al determinar la viscosidad del rodamiento, se debe tener en cuenta la diferencia de temperatura especificada a la izquierda.
Si no se cumplen las condiciones anteriores debido a parámetros operativos extremos, por favor póngase en contacto con nosotros.
Filtración de aceite hidráulico
Cuanto más fina sea la filtración, mayor será la limpieza del aceite hidráulico y mayor será la vida útil del pistón axial.
Con el fin de garantizar la fiabilidad funcional de la unidad de pistón axial, es necesario realizar un análisis gravimétrico y una evaluación del aceite hidráulico de acuerdo con la norma ISO 4406 para determinar el nivel de contaminación y limpieza de partículas.
Debe mantenerse una limpieza mínima de 20 / 18 / 15.
La clase de limpieza es de al menos 19 / 17 / 14 de acuerdo con la norma ISO 4406 a una temperatura de aceite hidráulico muy alta (90 ℃ a 115 ℃).
Si no puede mantener la limpieza anterior, por favor póngase en contacto con nosotros.
Viscosidad y temperatura del fluido hidráulico
Viscosidad | Sello del eje | Temperatura 3) | Comentario | |
Arranque en frío | Vmax (máximo) ≤ 1600 mm2 / s | Nbr 2) FKM | θst ≥ - 40℃ θst ≥ - 25℃ | Tipo t ≤ 3 minutos, sin carga (P ≤ 50 bar) n ≤ La diferencia de temperatura permitida entre el aceite hidráulico en la unidad de pistón axial de 1000 rpm y el sistema es de hasta 25 k |
Fase de precalentamiento | V = 1600 ~ 400 mm2 / s | Tipo t ≤ 15 minutos, P ≤ 0,7 * P valor nominal y n ≤ Nominal 0,5 * n | ||
Constante Actividades | V = 400 ~ 10 mm2 / S1) | Nbr 2) FKM | θ = + 85℃ T = + 110℃ | Medición en los puertos L, L1 |
V = 36 ~ 16 mm2 / s | Viscosidad de trabajo óptima y rango de eficiencia | |||
A corto plazo Actividades | V = 10 ~ 7 mm2 / s | Nbr 2) FKM | θ = + 85℃ θ = + 110℃ | Tipo t ≤ 3 minutos, P ≤ El valor nominal medido en los puertos L, L1 es 0,3 * P |
Por ejemplo, para VG 46, el rango de temperatura correspondiente es de + 4°C a + 85°C (ver diagrama de selección)
Versión ea10vso P (si se utilizan fluidos hidráulicos HFA, hfb y HFC)
Póngase en contacto con nosotros si no puede cumplir con los parámetros de funcionamiento extremos.
Esquema de selección
Notas generales
La bomba HD - a2fo está diseñada para un circuito abierto. El motor HD - a2fm / e está diseñado para abrir y cerrar circuitos.
La planificación del proyecto, la instalación y la puesta en marcha de la unidad de pistón axial requieren la participación de personal cualificado.
Lea a fondo el Manual de instrucciones antes de utilizar el pistón axial.
Durante y poco después de la operación, el pistón axial está en riesgo de quemaduras. Adoptar medidas de seguridad adecuadas (por ejemplo, ropa de protección).
Las características pueden variar dependiendo de las condiciones de Trabajo (presión de trabajo, temperatura del fluido) de la unidad de pistón axial.
Puerto de línea de servicio
Los puertos y los hilos de fijación están diseñados para la presión máxima especificada.
El fabricante de la máquina o del sistema debe garantizar que los componentes y tuberías de conexión cumplan las condiciones de aplicación especificadas (presión, caudal, aceite hidráulico, temperatura) y tengan los factores de seguridad necesarios.
Los puertos de línea de servicio y los puertos de función sólo se pueden utilizar para acomodar las líneas hidráulicas.
Los datos y comentarios aquí contenidos deben ser observados.
Este producto no está homologado como parte de un concepto general de Seguridad de la máquina de acuerdo con la norma ISO 13849.
Se aplican los siguientes pares de apriete
Accesorios
Observar las instrucciones del fabricante sobre el par de apriete de los accesorios utilizados
Perno de montaje
Para los pernos de montaje con hilos ISO métricos de acuerdo con Din 13 o con hilos de acuerdo con ASME B1.1, recomendamos comprobar el par de apriete en cada caso de acuerdo con VDI 2230.
Hilo interno en la unidad de pistón axial
El PAR máximo de apriete permitido mg Max es el máximo del hilo interno y no debe superarse. Para valores, vea la siguiente tabla.
Tapón roscado
Para los enchufes metálicos roscados suministrados con la unidad de pistón axial, se aplica el par de apriete MV requerido para los enchufes roscados. Para valores, vea la siguiente tabla.
Puerto | Par máximo de apriete permitido Hilo interno M gmax | Par de apriete necesario Enchufe roscado mv1) | Manga hexagonal Tapón roscado WAF | |
Normas | Tamaño del hilo | |||
DIN 3852 | M8 x 1 | 10 nm | 7 nm | 3 mm |
M10 x 1 | 30 nm | 12 nm | 5 mm | |
M12 x 1,5 | 50 nm | 25 nm 2) | 6 mm | |
M14 x 1,5 | 80 nanómetros | 35 nm | 6 mm | |
M16 x 1,5 | 100 nanómetros | 50 nm | 8 mm | |
M18 x 1,5 | 140 nm | 60 nanómetros | 8 mm | |
M22 x 1,5 | 210 nanómetros | 80 nanómetros | 10 mm | |
M26 x 1,5 | 230 nm | 120 nm | 12 mm | |
M27 x 2 | 330 nm | 135 nm | 12 mm | |
M33 x 2 | 540 nm | 225 nm | 17 mm | |
M42 x 2 | 720 nm | 360 nm | 22 mm | |
DIN ISO 228 | G1 / 4 " | 40 nm | - Sí. | - Sí. |
Notas
El par de apriete se aplica a los tornillos que están "secos" en el momento de la entrega y "ligeramente lubricados" en el momento de la instalación.
El MV de M10 x 1 se redujo a 10 nm y el MV de M12 x 1,5 a 17 nm en Estado "ligeramente lubricado".
