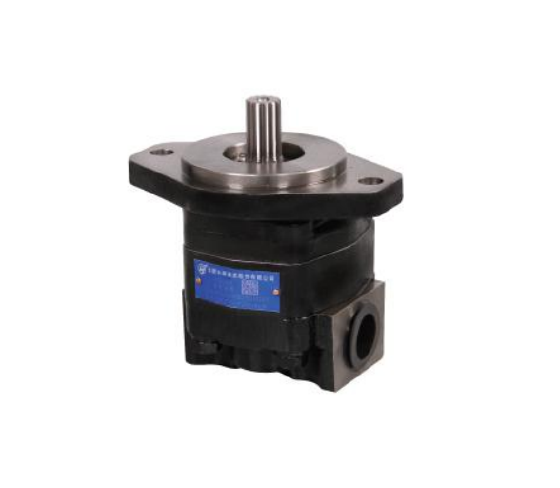

Diseño de la bomba de engranajes hidráulicos cbtztd

Puntaje
Vendido:0 Preguntas y respuestas 0

MOQ: 100 PCS

Notas: Si tiene alguna pregunta, por favor póngase en contacto con nosotros.

  • 1. La carcasa de hierro fundido de alta resistencia tiene una fuerte capacidad de carga
  • 2. Adoptar el diseño de la estructura de la tecnología patentada, adoptar el rodamiento autolubricante, aumentar la presión de trabajo de la bomba de aceite, mantener la alta eficiencia volumétrica
  • 3. El acoplamiento del eje de entrada puede elegir las teclas planas, las teclas rectangulares, las teclas SAE involutivas y las teclas métricas involutivas
  • 4. La bomba de engranajes hchc cumple con la norma SAE
  • 5. La tapa trasera está equipada con válvula de Seguridad (personalizada)
  • Cbtztd
Hefei Changyuan Hydraulic co., Ltd.

Hefei Changyuan Hydraulic co., Ltd.

Desde:

1966

Puedes hacer eso.

Descripción del producto

Dimensión de la bomba de engranajes

CBTZTD  GEAR PUMP .png



Especificación de la bomba de engranaje (rotación: izquierda)

ModeloDesplazamiento nominal (ML / R)Presión
(MPA)
Velocidad
(RPM)

Volumen

Eficiencia

() ≥%)

Clase L1LTornilloBrida

Peso

(kg)



ValoraciónMax.Mínimo.ValoraciónMax.BayUretBay
Cbtztd - f08 - a0820.25800200025009294,5123M22 * 1,5 φ plano de posición de 35 puntosM18 * 1,5 φ plano de posición de 30 puntosD1.B7,6
Cbtztd - F10 - a10.97,512623.47,622,27,8
Cbtztd - f12.5-a12,51011298.
Cbtztd - f14 - a14.1031318.1
Cbtztd - F16 - a16.1051338.3
Cbtztd - f20 - a20.110138M33 * 2 φ plano de posición de 45 puntosM27 * 2 φ plano de posición de 40 puntos8,5
Cbtztd - f23 - a23.114142.26.52,426,28,8
Cbtztd - F25 - a25116,5145.8,9
Cbtztd - f30 - a30.123151.9.3
Cbtztd - F32 - a32.125,51549,5
Cbtztd - F40 - a40.135,5164.10.2



Código de pedido de la bomba de engranaje hidráulico (motor)

CBTZTD  GEAR PUMP .png





① Código del producto

② Clase de presión a 1mpa b2.5mpa c 6.3mpa d 10mpa e 16mpa f 20mpa g 25mpa H 31.5mpa algunos modelos pueden omitirse

③ Número de dientes 2 3 4 5 6 (el modelo OME puede omitirse)

④ Desplazamiento nominal (ML / R)

⑤ Instalar Oval B cuadrado C rectángulo t especial

⑥ Tornillo de conexión especial de brida l

⑦ Extremo del eje P plano H empalme rectangular Z eje cónico Media Luna x L empalme espiral φ SAE empalme B plano t extremo del eje especial

⑧ Rotación l izquierda R derecha s bidireccional

⑨ Clase de presión 2 3 4

⑩ Función solenoide o normal abierta C normal cerrada (omitida)
