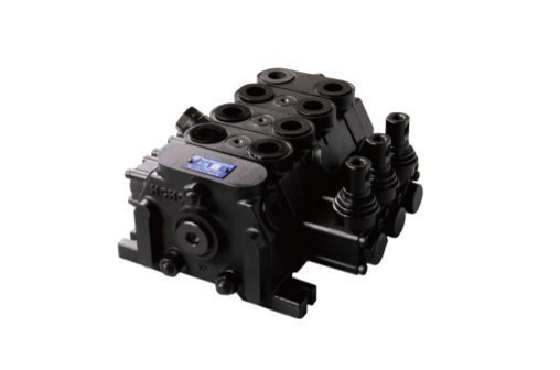

Válvula direccional múltiple de la serie edl * - 15
MOQ: 100 PCS
Notas: Si tiene alguna pregunta, por favor póngase en contacto con nosotros.
- 1. Válvula de control incorporada: cada puerto de trabajo puede estar equipado con una válvula de control incorporada para evitar el retorno de aceite
- 2. Válvula de alivio incorporada: la válvula de alivio piloto se instala en el cuerpo de la válvula de entrada de aceite para controlar la presión del sistema
- 3. Válvula adicional: en ambos extremos del cuerpo de inversión, se pueden añadir diferentes válvulas de sobrecarga de presión o válvulas adicionales en diferentes puertos de acuerdo a las necesidades del cliente
- 4. Estructura del cuerpo de la válvula: estructura de la placa, cualquier combinación en 1 ~ 8 grupos
- Función neutral del tallo: A, o, y
- Edl * - 15
Hefei Changyuan Hydraulic co., Ltd.
Desde:
1966
Descripción del producto
La serie edl * - 15 multi - válvula tiene las ventajas de estructura compacta, alta presión de trabajo, buen rendimiento, funcionamiento fiable, etc. puede realizar el cierre y el control remoto de múltiples actuadores. Ampliamente utilizado en maquinaria de construcción, maquinaria de sistemas hidráulicos y otras máquinas.
Dimensiones externas
Especificación
① Código del producto
② Código de diseño
③ Clase de presión e: 16mpa F: 20mpa G: 25mpa H: 31,5mpa
④ Desplazamiento nominal (L / min) 10 15 20 25 L / min
⑤ Puerto de conexión l
⑥ Retorno de la válvula deslizante T - Spring con bola de acero u control hidráulico SD manual + control hidráulico eléctrico
⑦ Función de bobina de bloque no. 1
⑧ A (puerto con válvula de sobrecarga) A (puerto con válvula de llenado)
⑨ Puerto B con válvula de sobrecarga B: Puerto B con válvula de llenado
⑩ Función de bobina de bloque no. 1
⑪ Salida sin presión
⑫ Tensión de control de la válvula solenoide 24v 12v
⑬ Nueva estructura de la tapa delantera
⑭ Caudal limitado
