Bomba estacionaria de pistón axial HD - a2fm
MOQ: 100 PCS
Notas: Si tiene alguna pregunta, por favor póngase en contacto con nosotros.
- 1. Tamaño 5 ~ 500; Serie 6; Presión nominal 400 bar; Presión máxima 450 Bar
- Motor fijo con un conjunto rotatorio de pistón cónico axial de diseño bentaxis para accionamiento hidrostático en circuito abierto y cerrado
- Para aplicaciones móviles y fijas, la velocidad de salida depende del caudal de la bomba y del desplazamiento del motor.
- 4. El tamaño de la escala fina permite un ajuste profundo de la Caja de cambios
- 5. Alta densidad de potencia, pequeño tamaño, alta eficiencia total, buenas características de arranque, diseño económico
- HD - a2fm
Beijing huade Hydraulic Industry Group Co., Ltd.
Desde:
1979
Descripción del producto
Código de pedido del motor de pistón axial HD - a2fm
HD - a2fm axialMotor de pistón fijoDatos técnicos
Sello del eje... Carga de presión admisible
La vida útil del sello del eje se ve afectada por la velocidad del pistón axial y la presión de descarga de la carcasa (presión de la carcasa).
Normalmente, la diferencia media de presión entre la carcasa y la presión ambiente no debe exceder de 2 Bar
Temperatura de funcionamiento.
Vea la figura para una mayor diferencia de presión al desacelerar.
Se permite un pico instantáneo de presión de hasta 10 Bar (T < 0,1 s). La vida útil del sello del eje
La frecuencia máxima de presión aumenta.
La presión de la carcasa debe ser igual o superior a la presión ambiente.
Rango de temperatura
El sello del eje FKM se puede utilizar para la temperatura de drenaje de la Caja de - 25°C a + 115°c
Para aplicaciones por debajo de - 25°C, se requiere un sello de eje nbr (rango de temperatura permitido - 40°C a + 90°c). Nbr estatal
Use un sello de texto plano para ordenar. Por favor, contáctenos.
Dirección del flujo
| Dirección de rotación, vista desde el eje de accionamiento | Dirección del flujo |
| En el sentido de las agujas del reloj (r) | A. → B |
| Antihorario (l) | B → A. |
| Tamaño | 250 | 355 | 500 |
| Lavado QV (L / min) | 10. | 16. | 16. |
| Puerto | Puerto | Diagrama esquemático |
Categorías A y B T | Puerto de trabajo Puerto de descarga |
|
 Puerto | Puerto | Criterio 6) | Talla 3) | P Max [Bar] 4) | Estado 7) |
| B | Puerto de trabajo | DIN 3852 | M18 x 1,5 Deep 12 | 350 | O |
| T 1 | Puerto de descarga | DIN 3852 | M10 x 1 Deep 8 | 3. | O |
| T 2 | Puerto de descarga | DIN 3852 | M10 x 1 Deep 8 | 3. | O |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Hilo a Din 3852, par máximo de apriete 30 nm
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
O = debe conectarse (insertar en el momento de la entrega)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo | Ver bandeja de distribución | 450 | ||
| T 1 | Puerto de descarga | DIN 3852 5) | M12 x 1,5 Deep 12 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M12 x 1,5 Deep 12 | 3. | O 7) |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Plato | Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 5) |
| 03 | B | Puerto de trabajo | DIN 3852 3) | M22 x 1,5 Deep 14 | 450 | X, |
| 04 | B | Puerto de trabajo | DIN 3852 3) | M22 x 1,5 Deep 14 | 450 | O |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo | Ver bandeja de distribución | 450 | ||
| T 1 | Puerto de descarga | DIN 3852 5) | M16 x 1,5 Deep 12 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M16 x 1,5 Deep 12 | 3. | O 7) |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Plato | Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 5) |
| 01, 02, 10 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 1 / 2 " M8 x 1,25 Deep 15 | 450 | O |
| 03 | B | Puerto de trabajo | DIN 3852 3) | M27 x 2 Deep 16 | 450 | X, |
| 04 | B | Puerto de trabajo | DIN 3852 3) | M27 x 2 Deep 16 | 450 | O |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Plato | Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 5) |
| 01, 02, 10 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 3 / 4 " M10 x 1,5 Deep 17 | 450 | O |
| 04 | B | Puerto de trabajo | DIN 3852 3) | M33 x 2 Deep 18 | 450 | O |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo | Ver bandeja de distribución | 450 | ||
| T 1 | Puerto de descarga | DIN 3852 5) | M18 x 1,5 Deep 12 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M18 x 1,5 Deep 12 | 3. | O 7) |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Plato | Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 5) |
| 01, 02, 10 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 3 / 4 " M10 x 1,5 Deep 17 | 450 | O |
| 04 | B | Puerto de trabajo | DIN 3852 3) | M33 x 2 Deep 18 | 450 | O |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo | Ver bandeja de distribución | 450 | ||
| T 1 | Puerto de descarga | DIN 3852 5) | M18 x 1,5 Deep 12 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M18 x 1,5 Deep 12 | 3. | O 7) |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Plato | Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 5) |
| 01, 02, 10 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 3 / 4 " M10 x 1,5 Deep 17 | 450 | O |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo | Ver bandeja de distribución | 450 | ||
| T 1 | Puerto de descarga | DIN 3852 5) | M18 x 1,5 Deep 12 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M18 x 1,5 Deep 12 | 3. | O 7) |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Plato | Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 5) |
| 01, 10 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 450 | O |
02 Talla 107 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 1 " M12 x 1,75 Deep 17 | 450 | O |
02 Talla 125 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 450 | O |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo | Ver bandeja de distribución | 450 | ||
| T 1 | Puerto de descarga | DIN 3852 5) | M22 x 1,5 Deep 14 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M22 x 1,5 Deep 14 | 3. | O 7) |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Plato | Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 5) |
| 01, 02, 10 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 450 | O |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)

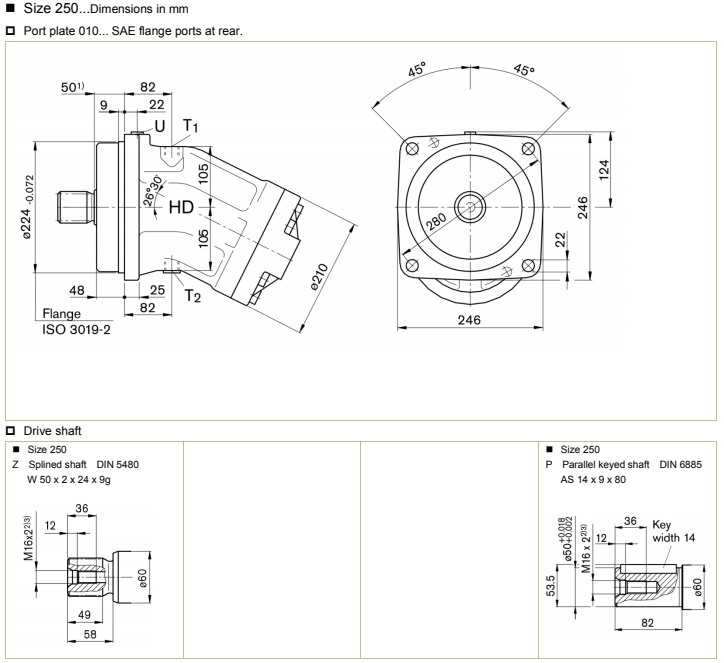

| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo Hilo de sujeción | SAE j518 6) DIN 13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 450 | |
| T 1 | Puerto de descarga | DIN 3852 5) | M22 x 1,5 Deep 14 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M22 x 1,5 Deep 14 | 3. | O 7) |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo | Ver bandeja de distribución | 450 | ||
| T 1 | Puerto de descarga | DIN 3852 5) | M22 x 1,5 Deep 14 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M22 x 1,5 Deep 14 | 3. | O 7) |
| U | Puerto de lavado de cojinetes | DIN 3852 5) | M14 x 1,5 Deep 12 | 3. | X, |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales. Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Plato | Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 5) |
| 01, 02 | B | Puerto de trabajo Hilo de sujeción | SAE j518 4) DIN 13 | 1 - 1 / 4 " M14 x 2 Deep 19 | 400 | O |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo Hilo de sujeción | SAE j518 6) DIN 13 | 1 - 1 / 2 " M16 x 2 Deep 21 | 450 | |
| T 1 | Puerto de descarga | DIN 3852 5) | M33 x 2 Deep 18 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M33 x 2 Deep 18 | 3. | O 7) |
| U | Puerto de lavado de cojinetes | DIN 3852 5) | M14 x 1,5 Deep 12 | 3. | X, |
| Master, MB | Medición de la presión de trabajo | DIN 3852 5) | M14 x 1,5 Deep 12 | 400 | X, |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales. Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
| Puerto | Puerto | Normas | Talla 3) | P Max [Bar] 4) | Estado 8) |
| B | Puerto de trabajo Hilo de sujeción | SAE j518 6) DIN 13 | 1 - 1 / 2 " M16 x 2 Deep 21 | 450 | |
| T 1 | Puerto de descarga | DIN 3852 5) | M33 x 2 Deep 18 | 3. | X 7) |
| T 2 | Puerto de descarga | DIN 3852 5) | M33 x 2 Deep 18 | 3. | O 7) |
| U | Puerto de lavado de cojinetes | DIN 3852 5) | M18 x 1,5 Deep 12 | 3. | X, |
| Master, MB | Medición de la presión de trabajo | DIN 3852 5) | M14 x 1,5 Deep 12 | 400 | X, |
Notas
Al collar
Agujero central conforme a Din 332 (hilo conforme a Din 13)
Para el par máximo de apriete, deben observarse las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
Sólo las dimensiones se ajustan a Sae j518 y los hilos métricos de fijación se desvían de la norma.
Dependiendo de la posición de instalación, debe conectarse T1 o T2
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Fijación del motor de pistón axial HD - a2fm
Dimensiones de las válvulas de descarga y sobrealimentación (MM)
Tamaño de la válvula limitadora de presión (MM)
| Tamaño | Contraseña | D1 | Clase D2 | Clase D3 | Clase D4 | Clase D5 | Clase D6 | Clase D7 | Clase D8 | Clase D9 | D10 | D11 | D12 | D132) |
| 28, 32 | Mhdb16 | 209 | 186 | 25 | 68. | 174. | 102 | 87 | 36. | 66. | 50,8 | 23,8 | Φ 19 | M10 Deep 17 |
| 45. | Mhdb16 | 222 | 198. | 22. | 65. | 187. | 113. | 98 | 36. | 66. | 50,8 | 23,8 | Φ 19 | M10 Deep 17 |
| 56, 63 | Mhdb22 | 250 | 222 | 19. | 61. | 208 | 124. | 105 | 42. | 75 | 50,8 | 23,8 | Φ 19 | M10 Deep 13 |
| 80, 90 | Mhdb22 | 271 | 243. | 17,5 | 59. | 229. | 134 | 114 | 42. | 75 | 57,2 | 27,8 | Φ 25 | M12 Deep 18 |
| 107, 125 | Mhdb32 | 298. | 266 | 10. | 52. | 250 | 149,5 | 130 | 53. | 84. | 66,7 | 31,8 | Φ 32 | M14 Deep 19 |
| 160, 180 | Mhdb32 | 332. | 301 | 5. | 47. | 285 | 170 | 149. | 53. | 84. | 66,7 | 31,8 | Φ 32 | M14 Deep 19 |
| Tamaño | Puertos a, B | S11) | M A, M B1) | P st1) | |
| 28, 32 | 3 / 4 " | M22 x 1,5 Deep 14 | M20 x 1,5 Deep 14 | G1 / 4 " | Instrucciones de montaje de la bandeja de distribución con sobrealimentación "192" la tuerca de bloqueo debe ser contrarrestada al instalar la línea hidráulica en el puerto PST |
| 45. | 3 / 4 " | M22 x 1,5 Deep 14 | M20 x 1,5 Deep 14 | G1 / 4 " | |
| 56, 63 | 3 / 4 " | M26 x 1,5 Deep 16 | M26 x 1,5 Deep 16 | G1 / 4 " | |
| 80, 90 | 1 " | M26 x 1,5 Deep 16 | M26 x 1,5 Deep 16 | G1 / 4 " | |
| 107, 125 | 1 - 1 / 4 " | M26 x 1,5 Deep 16 | M26 x 1,5 Deep 16 | G1 / 4 " | |
| 160, 180 | 1 - 1 / 4 " | M26 x 1,5 Deep 16 | M30 x 1,5 Deep 16 | G1 / 4 " |
| Puerto | Puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 3) |
| B | Puerto de trabajo | SAE j518 | Véase supra. | 450 | O |
| Clase s1 | Puerto de suministro (sólo con placa de Puerto 191 / 192) | DIN 3852 | Véase supra. | 5. | O |
| Maestría | Puerto de medición de la presión de trabajo | DIN 3852 | Véase supra. | 450 | X, |
| P ST | Puerto de presión del piloto (sólo bandeja 192) | DIN 3852 | Véase supra. | 30. | O |
Válvulas de balance BVD y BVE
La válvula de equilibrio drive / winch está diseñada para reducir el riesgo de exceso de velocidad y cavitación del motor de pistón axial en caso de circuito abierto.
La cavitación ocurre cuando la velocidad del motor es mayor que la velocidad de esfuerzo del flujo de entrada dado cuando se frena, se conduce cuesta abajo o se reduce la carga.
Si la presión de entrada disminuye, el carrete de equilibrio estrangulará el flujo de retorno y frenará el motor hasta que la presión de entrada vuelva a aproximadamente 20 Bar
BVD se puede utilizar en tamaños 28 a 180, BVE se puede utilizar en tamaños 107 a 180.
Las válvulas de balance deben ordenarse por separado. Recomendamos un pedido completo de válvulas de balance y motores.
Notas
Ejemplo de pedido
A2fm90 / 61w – vab188 + bvd20f27s / 41B – v03k16d0400s12
Las válvulas de balance no sustituyen a los frenos mecánicos de servicio y de estacionamiento.
Observar las instrucciones detalladas de las válvulas de balance BVD y BVE
Para el diseño de la válvula de Liberación del freno, debemos entender la presión cuando el freno de estacionamiento mecánico está abierto
Volumen del carrete de equilibrio entre la carrera mínima (freno cerrado) y la carrera máxima (freno liberado 21 bar)
Tiempo de apagado necesario para la unidad de calefacción (viscosidad del aceite aprox. 15 mm2 / s)
Datos técnicos
Caudal o presión de entrada permitidos para dbv y BVD / be Runtime
| Motor | Sin válvula | Valor límite Ejecutar con dbv | Valores límite en Funcionamiento con BVD / BVE | |||||||
| HD - a2fm | Pnom / pmax | QV Max | Dbv | Pnom / pmax | QV Max | Plato | BVD / BVE | Pnom / pmax | QV Max | Plato |
| Tamaño | Bar | L / min | Tamaño | Bar | L / min | Contraseña | Tamaño | Bar | Entrada / minuto | Contraseña |
| 28 | 400 / 450 | 176 | 16. | 350 / 420 | 100 | 181 191, 192 | 20. BVD | 350 / 420 | 100 | 188 |
| 32. | 201 | |||||||||
| 45. | 255 | |||||||||
| 56. | 280 | 22. | 240 | 220 | ||||||
| 63. | 315 | |||||||||
| 80 | 360 | |||||||||
| 90 | 405 | |||||||||
| 107 | 427 | 171, 191, 192 | 178. | |||||||
| 125 | 500 | |||||||||
| 107 | 427 | 32. | 400 | 181191, 192 | 25 BVD / BVE | 320 | 188 | |||
| HD - a2fm | Válvula de balance | Unidad de medida: mm | ||||||||
| Tamaño | Tipo | Puertos a, B | Planta baja | Segundo piso subterráneo | Tercer piso subterráneo | B4 (S) | B4 (l) | Clase B5 | Clase B6 | Clase B7 |
| 28, 32 | Bvd20... 16 | 3 / 4 " | 209 | 175 | 174. | 142. | 147. | 139. | 98 | 66. |
| 45. | Bvd20... 16 | 3 / 4 " | 222 | 196. | 187. | 142. | 147. | 139. | 98 | 66. |
| 56, 63 | Bvd20... 17 | 3 / 4 " | 250 | 197 | 208 | 142. | 147. | 139. | 98 | 75 |
| 80, 90 | Bvd20... 27 | 1 " | 271 | 207 | 229. | 142. | 147. | 139. | 98 | 75 |
| 107, 125 | Bvd20... 28 | 1 " | 298. | 238. | 251 | 142. | 147. | 139. | 98 | 84. |
| 107, 125 | Bvd25... 38 | 1 - 1 / 4 " | 298. | 239. | 251 | 158 | 163. | 175 | 120,5 | 84. |
| 160, 180 | Bvd25... 38 | 1 - 1 / 4 " | 332. | 260 | 285 | 158 | 163. | 175 | 120,5 | 84. |
| 107, 125 | Bve25... 38 | 1 - 1 / 4 " | 298. | 240 | 251 | 167. | 172 | 214. | 137. | 84. |
| 160, 180 | Bve25... 38 | 1 - 1 / 4 " | 332. | 260 | 285 | 167. | 172 | 214. | 137. | 84. |
| 250 | A petición | |||||||||
| Puerto | Versión del puerto | Normas | Talla 1) | P Max [ba] 2) | Estado 4) |
| B | Puerto de trabajo | SAE j518 | Véase supra. | 420 | O |
| S | Bvd20, bvd25, bve25 | DIN 3852 3) | M22 x 1,5 Deep 14 | 30. | X, |
| DIN 3852 3) | M27 x 2 Deep 16 | 30. | X, | ||
| BR | Suelte el freno y baje la alta presión l | DIN 3852 3) | M12 x 1,5 profundidad 12,5 | 30. | O |
| Gext | Liberación del freno, alta presión s | DIN 3852 3) | M12 x 1,5 profundidad 12,5 | 420 | X, |
| Master, MB | Medición de la presión a, B | ISO 6149 3) | M12 x 1,5 Deep 12 | 420 | X, |
Notas
Para el par máximo de apriete, se deben observar las instrucciones generales.
Dependiendo de la aplicación, puede haber un pico instantáneo de presión. Tenga esto en cuenta al seleccionar el equipo de medición y los accesorios.
La superficie del punto puede ser más profunda que la profundidad especificada en la norma correspondiente
O = debe conectarse (insertar en el momento de la entrega) x = insertar (ejecutar normalmente)
Información técnica
Aceite hidráulico
Antes de comenzar la planificación del proyecto, consulte nuestra hoja de datos sobre aceites minerales y aceites hidráulicos aceptables para el medio ambiente para más detalles sobre la selección y las condiciones de aplicación de los aceites hidráulicos.
Las restricciones relativas a los datos técnicos y los sellos deben respetarse cuando se utilice aceite hidráulico aceptable para el medio ambiente.
Por favor, contáctenos. Al hacer el pedido, especifique el aceite hidráulico que desea utilizar.
Consideraciones sobre la selección del aceite hidráulico
Para seleccionar el aceite hidráulico correcto, es necesario conocer la relación entre la temperatura de funcionamiento (circuito abierto) y la temperatura ambiente en el depósito.
El aceite hidráulico debe seleccionarse de manera que la viscosidad esté en el rango óptimo (nopt) dentro del rango de temperatura de funcionamiento, como se muestra en la sección sombreada del diagrama de selección. Recomendamos un mayor grado de viscosidad en cada caso.
Ejemplo: cuando la temperatura ambiente es de x℃, la temperatura de funcionamiento es de 60℃. En el rango óptimo de viscosidad de Trabajo (vopt; zona sombreada), esto corresponde al grado de viscosidad VG 46 RESP. VG 68; Debe seleccionarse el VG 68.
Importante
La temperatura de descarga del tanque está influenciada por la presión y la velocidad de entrada, y siempre es mayor que la temperatura del depósito.
Sin embargo, la temperatura en cualquier punto del componente no debe exceder de 90℃. Al determinar la viscosidad del rodamiento, se debe tener en cuenta la diferencia de temperatura especificada a la izquierda.
Si no se cumplen las condiciones anteriores debido a parámetros operativos extremos, por favor póngase en contacto con nosotros.
Filtración de aceite hidráulico
Cuanto más fina sea la filtración, mayor será la limpieza del aceite hidráulico y mayor será la vida útil del pistón axial.
Con el fin de garantizar la fiabilidad funcional de la unidad de pistón axial, es necesario realizar un análisis gravimétrico y una evaluación del aceite hidráulico de acuerdo con la norma ISO 4406 para determinar el nivel de contaminación y limpieza de partículas.
Debe mantenerse una limpieza mínima de 20 / 18 / 15.
La clase de limpieza es de al menos 19 / 17 / 14 de acuerdo con la norma ISO 4406 a una temperatura de aceite hidráulico muy alta (90 ℃ a 115 ℃).
Si no puede mantener la limpieza anterior, por favor póngase en contacto con nosotros.
Viscosidad y temperatura del fluido hidráulico
| Viscosidad | Sello del eje | Temperatura 3) | Comentario | |
| Arranque en frío | Vmax (máximo) ≤ 1600 mm2 / s | Nbr 2) FKM | θst ≥ - 40℃ θst ≥ - 25℃ | Tipo t ≤ 3 minutos, sin carga (P ≤ 50 bar) n ≤ 1000 RPM La diferencia de temperatura máxima permitida entre el aceite hidráulico en la unidad de pistón axial y el sistema es de 25 k |
| Fase de precalentamiento | V = 1600 ~ 400 mm2 / s | Tipo t ≤ 15 minutos, P ≤ 0,7 * P valor nominal y n ≤ Nominal 0,5 * n | ||
Constante Actividades | V = 400 ~ 10 mm2 / S1) | Nbr 2) FKM | θ = + 85℃ T = + 110℃ | Medición en los puertos L, L1 |
| V = 36 ~ 16 mm2 / s | Viscosidad de trabajo óptima y rango de eficiencia | |||
A corto plazo Actividades | V = 10 ~ 7 mm2 / s | Nbr 2) FKM | θ = + 85℃ θ = + 110℃ | Tipo t ≤ 3 minutos, P ≤ El valor nominal medido en los puertos L, L1 es 0,3 * P |
Por ejemplo, para VG 46, el rango de temperatura correspondiente es de + 4°C a + 85°C (ver diagrama de selección)
Versión ea10vso P (si se utilizan fluidos hidráulicos HFA, hfb y HFC)
Póngase en contacto con nosotros si no puede cumplir con los parámetros de funcionamiento extremos.
Esquema de selección
Notas generales
La bomba HD - a2fo está diseñada para un circuito abierto. El motor HD - a2fm / e está diseñado para abrir y cerrar circuitos.
La planificación del proyecto, la instalación y la puesta en marcha de la unidad de pistón axial requieren la participación de personal cualificado.
Lea a fondo el Manual de instrucciones antes de utilizar el pistón axial.
Durante y poco después de la operación, el pistón axial está en riesgo de quemaduras. Adoptar medidas de seguridad adecuadas (por ejemplo, ropa de protección).
Las características pueden variar dependiendo de las condiciones de Trabajo (presión de trabajo, temperatura del fluido) de la unidad de pistón axial.
Puerto de línea de servicio
Los puertos y los hilos de fijación están diseñados para la presión máxima especificada.
El fabricante de la máquina o del sistema debe garantizar que los componentes y tuberías de conexión cumplan las condiciones de aplicación especificadas (presión, caudal, aceite hidráulico, temperatura) y tengan los factores de seguridad necesarios.
Los puertos de línea de servicio y los puertos de función sólo se pueden utilizar para acomodar las líneas hidráulicas.
Los datos y comentarios aquí contenidos deben ser observados.
Este producto no está homologado como parte de un concepto general de Seguridad de la máquina de acuerdo con la norma ISO 13849.
Se aplican los siguientes pares de apriete
Accesorios
Observar las instrucciones del fabricante sobre el par de apriete de los accesorios utilizados
Perno de montaje
Para los pernos de montaje con hilos ISO métricos de acuerdo con Din 13 o con hilos de acuerdo con ASME B1.1, recomendamos comprobar el par de apriete en cada caso de acuerdo con VDI 2230.
Hilo interno en la unidad de pistón axial
El PAR máximo de apriete permitido mg Max es el máximo del hilo interno y no debe superarse. Para valores, vea la siguiente tabla.
Tapón roscado
Para los enchufes metálicos roscados suministrados con la unidad de pistón axial, se aplica el par de apriete MV requerido para los enchufes roscados. Para valores, vea la siguiente tabla.
| Puerto | Par máximo de apriete permitido para hilos interiores M gmax | Apriete requerido Par Enchufe roscado mv1) | Manga hexagonal en Tapón roscado WAF | |
| Normas | Tamaño del hilo | |||
| DIN 3852 | M8 x 1 | 10 nm | 7 nm | 3 mm |
| M10 x 1 | 30 nm | 12 nm | 5 mm | |
| M12 x 1,5 | 50 nm | 25 nm 2) | 6 mm | |
| M14 x 1,5 | 80 nanómetros | 35 nm | 6 mm | |
| M16 x 1,5 | 100 nanómetros | 50 nm | 8 mm | |
| M18 x 1,5 | 140 nm | 60 nanómetros | 8 mm | |
| M22 x 1,5 | 210 nanómetros | 80 nanómetros | 10 mm | |
| M26 x 1,5 | 230 nm | 120 nm | 12 mm | |
| M27 x 2 | 330 nm | 135 nm | 12 mm | |
| M33 x 2 | 540 nm | 225 nm | 17 mm | |
| M42 x 2 | 720 nm | 360 nm | 22 mm | |
| DIN ISO 228 | G1 / 4 " | 40 nm | - Sí. | - Sí. |
Notas
El par de apriete se aplica a los tornillos que están "secos" en el momento de la entrega y "ligeramente lubricados" en el momento de la instalación.
El MV de M10 x 1 se redujo a 10 nm y el MV de M12 x 1,5 a 17 nm en Estado "ligeramente lubricado".
La persona que lo vio también lo vio.
-
OMT 230ccm órbita cicloidal de alta velocidad para motores hidráulicos Danfoss
- Puntaje:
- MOQ: 100 PCS
- Vendido: 0 PCS
- Puntaje:
